簡介

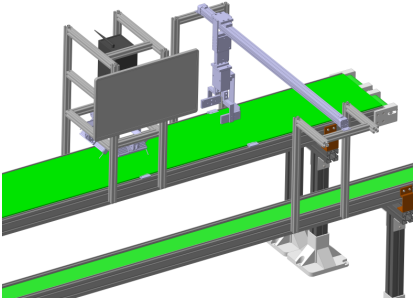

電路板錫焊焊點智能視覺檢測系統主要由一體化智能視覺系統-Ⅰ型(AIVS-Ⅰ)配備面陣相機+環形光源/組合光源組成，與生產線無縫結合，實現在線、高精度、高效率的錫焊焊點瑕疵檢測，能快速適應產品類型的切換，軟硬件模塊化設計，發現疵品聲光報警、生產線自動停止控制、智能抓取等。

運行環境

推薦配置

· 操作系統： Windows 7/10/11（64位中、英文操作系統）

· CPU：Intel Pentium IV 3.0 GHz及以上

· 內存：4 GB及以上

· 顯卡： 640 × 480或更高分辨率

· 網卡：推薦Intel Pro1000、I210和I350系列千兆網卡

· USB：USB3.0接口

最低配置

· 操作系統：Windows 7/10/11（64位中、英文操作系統）

· CPU：Intel Pentium IV 2.0 GHz

· 內存：1 GB

· 顯卡：640 × 480

· 網卡：千兆網卡

· USB：USB3.0接口

性能特點

· 在線檢測

· 可檢測漏焊、連焊、焊接不良等多種問題

· 可進行零部件有無檢測

· 支持多類型產品檢測

· 檢測精度可達0.05mm，不同幅面大小對應精度不同

· 智能分揀

· 檢測成功率優于99%

應用場景

電子、家電、3C等產品錫焊焊接的在線檢測

功能說明

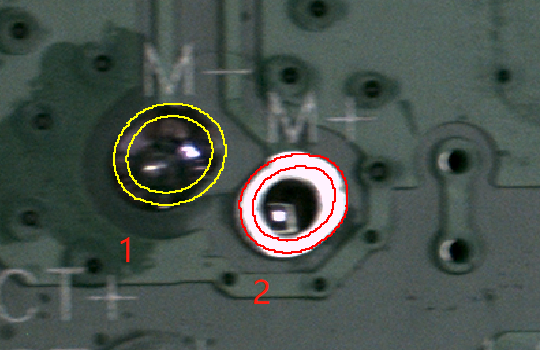

檢測焊點的質量

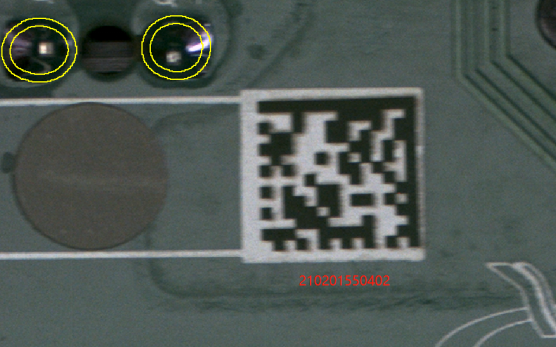

識別二維碼

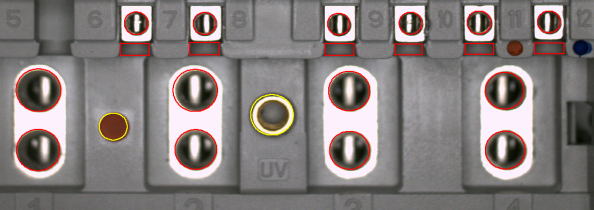

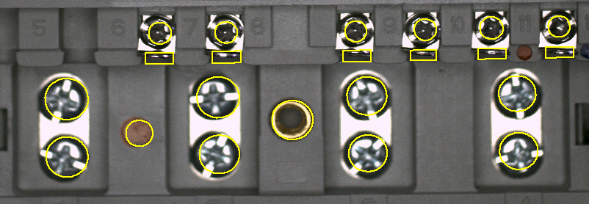

零部件有無檢測

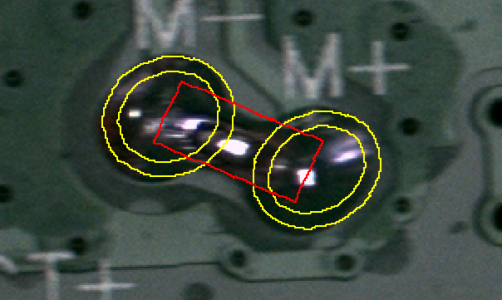

連錫檢測

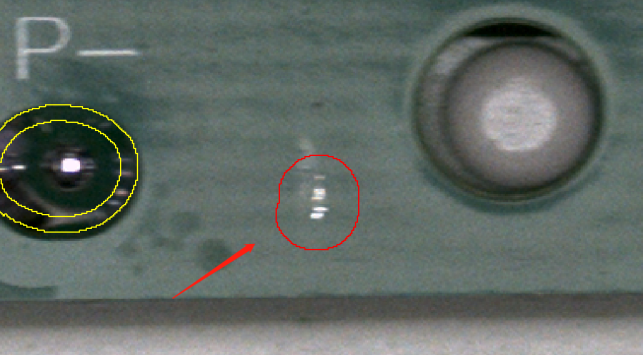

錫珠檢測

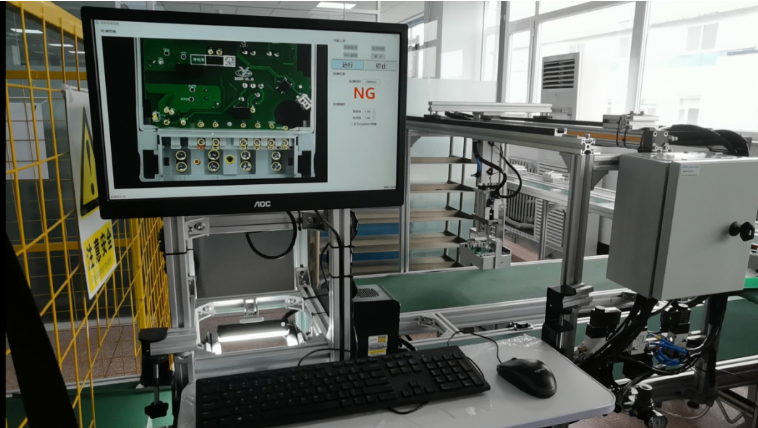

現場實際應用

現場實際應用
